نام محصول:

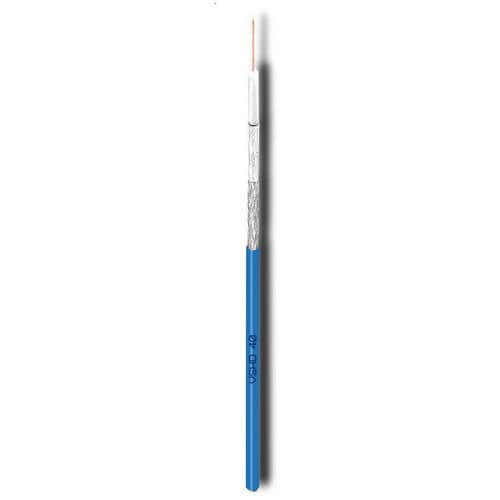

کابل الکتریکی کواکسیال
نام انگلیسی:
Coaxial electrical cable VSHD40
برند:
Cavel
مشخصات:
• RG Ref. : mini RG 59
• Class CPR acc. to UE 305/2011 (DoP) : Dca s2,d2,a1
• Availability : in stock
• acc. to Standard : EN50117-9-1
• EN50117-10-1
• Reaction to Fire : EN 50575
CONSTRUCTION DATA :
• Inner Conductor : Ø mm : 0,42
• material : Cu
• Dielectric : Ø mm : 1,90
• material : PEG
• Film Foil Laminate : material : APAS
• Braid : material : CuSn
• Braid Optical Coverage : % : 70
• Diameter over Braid : Ø mm : 2,47
• Outer Sheath : Ø mm : 3,6
• material : LSZH
PHYSICAL DATA :
• Copper Content : kg/km : 5,5
• Cable Weight : kg/km : 16,1
• Min bending radius x 1/n : mm : 15/30
• Max.Tensile Strength : N : 50
ELECTRICAL DATA :
• Impedance : Ohm : 75±3@200 MHz
• Capacitance (@1kHz) : pF/m : 55 ± 3
• Velocity Ratio : % : 82
• Attenuation (at 20°C ) :
• at 2 MHz : dB/100m : 2,4
• at 3 MHz : dB/100m : 2,9
• at 4 MHz : dB/100m : 3,4
• at 5 MHz : dB/100m : 3,8
• at 200 MHz : dB/100m : 21,2
• at 862 MHz : dB/100m : 45,1
• Structural return loss (SRL) :
• at 5 – 470 MHz : dB : >29
• at 470 – 1000 MHz : dB : >27
• at 1000 – 2000 MHz : dB : >22
• at 2000 – 3000 MHz : dB : >18
• Screening Attenuation (SA) : Class : A
• at 30 – 1000 MHz : dB : >85
• at 1000 – 2000 MHz : dB : >85
• at 2000 – 3000 MHz : dB : >75
• DC Conductor Resistance inner/outer : Ohm/km : 135,0 / 30,0
• Loop resistance : Ohm/km : 165,0
• Sheat Insulation voltage (spark test) : kV : 2,5
• Maximum current : A : 1,1
• Maximum Operating Range
• analog/digital : m : 400 / 80
توضیحات:
Type
audio/video
Format
coaxial
Protection
insulated, flame-retardant, UV-resistant, low-smoke
Configuration
round
Core material
copper
Applications
for CCTV cameras
Number of wire
single-core
Color of the insolation
blue
Other characteristics
halogen-free
Temperature
Max.: 80 °C(176 °F)Min.: -25 °C(-13 °F)

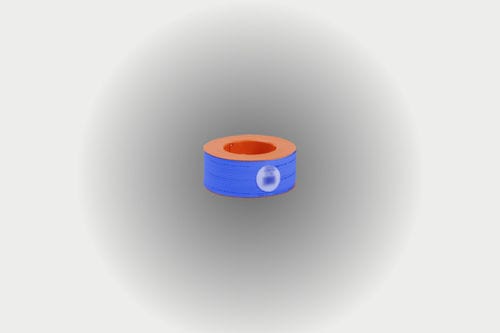

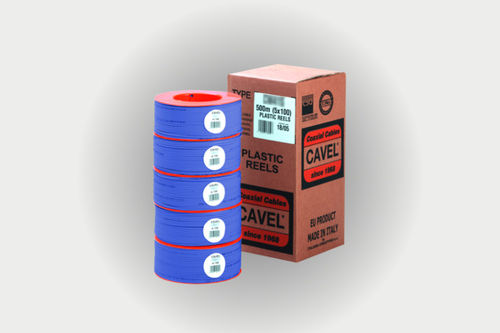

Length
100 m(328’01” )
