نام محصول:
دریچه
نام انگلیسی:
Disc valve 9565P series
برند:
VIR
مشخصات:

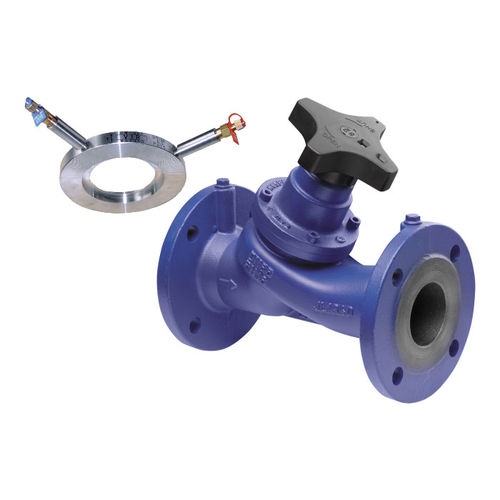

Static balancing valve Fig. 9565P composed by cast iron double regulating valve Fig. 9555P and stainless steel wafer flow metering disc Fig. 9450
Additional information
Material –
Cast Iron
Typology –
Static balancing
Connection –
Flanged
Variable orifice cast iron double regulating valve Fig. 9555P
Flanged PN16 according to EN1092-2 (ex DIN2533)
Lengths according to EN558-1 series 1 (ex DIN3202 F1)
Alkyd/acrylic single layer waterpaint coating (50-100μm)
Stainless steel Wafer metering station Fig. 9450
For EN1092 PN16 flanges
Tolerance on nominal Kvs ±5% (test according to BS7350)
TR CU 010 compliant
PN16
Free of CE marking (cat. according to Art. 4.3 Dir. 2014/68/EU)
Working conditions
● Not suitable for: gases group 1 & 2, liquids group 1 (Dir. 2014/68/EU)
توضیحات:
Type
disc
Operation
manual
Function
regulating, metering
Body$
wafer, double
Applications
wafer
Material$
acrylic, stainless steel, stainless steel, cast iron, cast
Associated function
balancing
DN
Min.: 65 mm(2.559 in)Max.: 300 mm(11.811 in)
Pressure
16 bar(232.1 psi)
Temperature
Min.: -10 °C(14 °F)Max.: 110 °C(230 °F)
